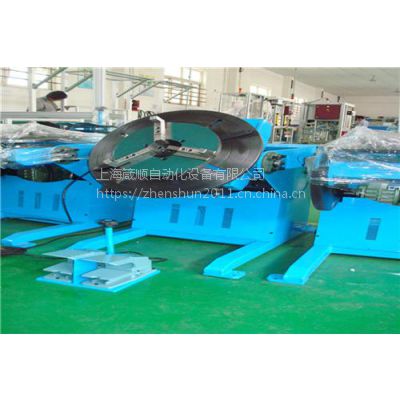

本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。

品名：焊接转盘

型号：WDM-150

输入电压：220V 50HZ单相

水平承重：100KG

垂直承重：80KG

盘面尺寸：350MM

倾斜范围：0O~90 O

调速装置：SCR

煞机功能：有

功能：正、反、调速

转速：0.4-4转

无级调整

通孔：30

上海箴顺自动化设备有限公司是专业从事自动化机械设备的厂家，为客户提供自动化成套解决方案已12年经验，主要致力于衍架式机器人、自动化非标设备、工装夹具、以及“等离子熔覆堆（喷）焊专机”等的研发、生产、销售和技术支持。

箴顺公司环缝焊技术

应用范围：适用于不锈钢、碳钢等金属的筒体环缝焊接，应用于汽车消声器，摩托车，阀门、健身器材、仪器仪表、五金、家电、消防器材、太阳能热水器等行业

全自动气保焊：

1、采用了台湾PLC，日本三菱人机触摸屏，通过PLC编程实现自动化焊接需求。

2、配有起弧，收弧功能，搭接长度可调，360度稳定旋转，回原点等功能，解决了普通的焊接变位机不能解决的技术问题。

全自动氩弧焊：

1、焊接稳定，配有自动送丝和自融系统。

2、采用台湾PLC，日本三菱人机触摸屏，通过PLC编程实现自动化氩弧焊接，可在人机界面上输入焊接工件的直径大小，焊接电流大小，以及送丝速度和收弧、引弧都可根据需求设置，以达到好的焊接工艺要求，焊缝成形美观。

上海箴顺自动化设备有限公司是专业从事自动化机械设备的厂家，为客户提供自动化成套解决方案已12年经验，主要致力于衍架式机器人、自动化非标设备、工装夹具、以及“等离子熔覆堆（喷）焊专机”等的研发、生产、销售和技术支持。

箴顺焊接设备的结构及工作原理

本机主要以电器控制箱、左右侧板、法兰盘、驱动箱体、蜗轮蜗杆、手动锁紧装置、驱动马达、减速机、接地装置几个主要部分组成。

1、本机采用台湾进口的直流马达（具刹车功能），无惯性定位的问题。

2、本机转盘轴心采用中心轴承孔设计（内径30mm），具有散热快和中心填充气体方便。

3、盘面采用球墨铸铁，具有不变形、中间配有装夹具时用的卡槽。

4、本机盘面倾斜机构采用蜗轮蜗杆设计，角度调整,容易，倾斜角度准确。

5、接地组采用铜合金及碳刷组成，使焊接时不易断弧。
