      在压力容器的焊接生产过程中往往涉及到多种自动焊接设备,如：电渣焊机、埋弧焊机、气体保护焊机(CO2焊机和氩弧焊机等)、等离子焊机等。我国压力容器焊接自动化技术起始于20世纪五、六十年代，到目前为止取得了很大的成就。近年来,国产自动和半自动焊机已占焊机总量的20.55%，MIG/MAG焊机年增长63.12%，TIG焊机年增长19.24%，埋弧焊机年增长135.36%。逆变焊机作为一种新技术和新工艺，具有优良的焊接性能和电气性能，适用于各种不同的弧焊方法和压力容器多位置焊接。美国、日本逆变焊接的应用程度已达到30%，而我国的逆变焊机已经发展到第三代产品，在国内压力容器行业的应用前景是十分乐观的。在20世纪90年代初，国内已研制出多头埋弧自动焊和多头MAG自动专用焊机，目前国内已有十多家单位使用国产模式水冷壁专用焊机。现代焊接机器人尤其是弧焊机器人作为典型的程序控制柔性焊接系统，具有效***、质量稳定等优点，在压力容器焊接领域受到高度重视。柔性焊接机器人随着其价格不断降低将在我国推广应用，成为焊接设备的微机自动化控制技术的一个发展方向。除此之外，一些工艺设备的改进，如：液压封头筒体对装设备、万向焊接转台、小直径筒体纵缝环缝自动焊装置等，在很大程度上也提高了压力容器焊接自动化程度。

上海箴顺自动化设备有限公司是专业从事自动化机械设备的厂家，为客户提供自动化成套解决方案已12年经验，主要致力于衍架式机器人、自动化非标设备、工装夹具、以及“等离子熔覆堆（喷）焊专机”等的研发、生产、销售和技术支持。

箴顺焊接设备的结构及工作原理

本机主要以电器控制箱、左右侧板、法兰盘、驱动箱体、蜗轮蜗杆、手动锁紧装置、驱动马达、减速机、接地装置几个主要部分组成。

1、本机采用台湾进口的直流马达（具刹车功能），无惯性定位的问题。

2、本机转盘轴心采用中心轴承孔设计（内径30mm），具有散热快和中心填充气体方便。

3、盘面采用球墨铸铁，具有不变形、中间配有装夹具时用的卡槽。

4、本机盘面倾斜机构采用蜗轮蜗杆设计，角度调整,容易，倾斜角度准确。

5、接地组采用铜合金及碳刷组成，使焊接时不易断弧。

上海箴顺自动化设备有限公司是专业从事自动化机械设备的厂家，为客

户提供自动化成套解决方案已12年经验，主要致力于衍架式机器人、自

动化非标设备、工装夹具、以及“等离子熔覆堆（喷）焊专机”等的研

发、生产、销售和技术支持。

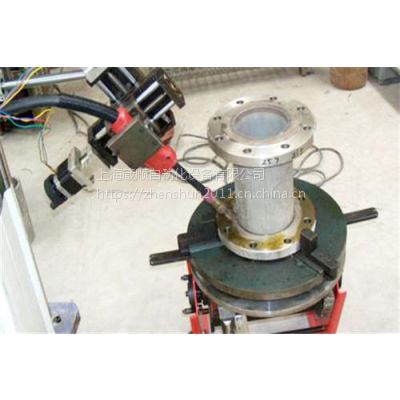

本产品主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。

品名：焊接转盘

型号：WDM-150

输入电压：220V 50HZ单相

水平承重：100KG

垂直承重：80KG

盘面尺寸：350MM

倾斜范围：0O~90 O

调速装置：SCR

煞机功能：有

功能：正、反、调速

转速：0.4-4转

无级调整

通孔：30
