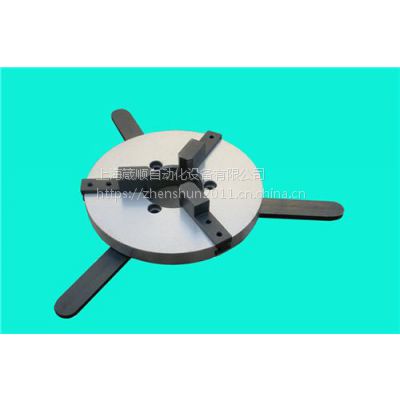

箴顺卡盘的修复说明

卡盘由于长时间的使用，卡爪内日磨损，往往呈喇叭形，且定心不好，影响工件的装卡和加工精度。为此，采用了研磨方法，对三爪卡盘卡爪的内口进行修复。这种方法简单、经济，使用效果好。

研磨时，先选择直径小于卡盘体内孔的砂轮，其磨料为白刚玉，粒度为46#～60#，安装在带有莫氏锥柄的磨杆上，以便于安装在车床尾座上。然后将卡盘爪移至与砂轮接触，开动车床，使卡盘以大于960r/min的速度旋转，再驱动尾座手轮，使砂轮前后移动。往复研磨几次后，把卡爪适当收紧，这样反复研磨几次，视爪面都研磨好，即可。

上海箴顺自动化设备有限公司是专业从事自动化机械设备的厂家，为客户提供自动化成套解决方案已12年经验，主要致力于衍架式机器人、自动化非标设备、工装夹具、以及“等离子熔覆堆（喷）焊专机”等的研发、生产、销售和技术支持。

柔性组合工装的应用不但能实现多种产品不同结构的灵活切换，而且可以大大降低生产工装投入成本，缩短生产周期。

　　1.柔性组合工装的组成

　　柔性组合工装可完全替代专用工装进行产品的组对及焊接装夹，同时也可配合一些专用简易定位装置实现复杂工件的组对和装夹要求，以适应不同产品、不同结构的定位需求，达到降低工装投入成本、加快产品制造的目的。柔性组合工装主要由以下几个结构模块组成：

　　（1）基础件 工作台的5个工作面都有100mm×100mm的网格（一般为D28系列）或50mm×50mm网格（一般为D16系列），并且工作台上有刻度标识，方便工件在组对过程中进行尺寸的测量以及定位座定位测量，如图1所示。工作台由铸件和焊合件两种形式，可根据产品重量、承载要求等选择适合类型。

上海箴顺自动化设备有限公司是专业从事自动化机械设备的厂家，为客户提供自动化成套解决方案已12年经验，主要致力于衍架式机器人、自动化非标设备、工装夹具、以及“等离子熔覆堆（喷）焊专机”等的研发、生产、销售和技术支持

时效性、经济性 柔性组合工装的使用可以节省设计、制造、调试专用工装的时间，缩短新产品的产出时间。虽然三维柔性组合工装价格高，一次性投资较大，但专用工装造价同样不菲。对于新产品开发、试制较频繁的工厂，制造几套产品的专用工装投入就将接近甚至超过一套三维柔性组合工装。而且，新产品专用工装使用率低，闲置时间长，造成资源的很大浪费。
